產品中心

單出軸機座式磁粉制動器(CZ型)

單出軸機座式磁粉制動器

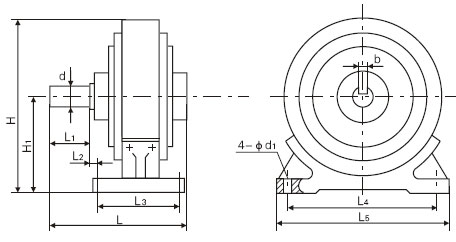

規格型號	額定轉矩Nm	額定電流A	滑差功率Kw	磁粉用量g	冷卻方式	外形尺寸		軸聯接尺寸			機座聯接尺寸
規格型號	額定轉矩Nm	額定電流A	滑差功率Kw	磁粉用量g	冷卻方式	H	L	d(h)	b	L1	L2	L3	L4	L5	H1	d1
CZ-0.2	2	0.5	0.05	10	自然	106	105	9	消扁	20	32	56	88	104	56	6.5
CZ-0.5	5	0.6	0.13	15	自然	135	122	12	4	20	22	60	110	125	72.5	6.5
CZ-1	10	0.8	0.26	30	自然	165	135	12	4	22	32	72	120	150	90	9
CZ-2	20	0.6	0.4	45	雙側散熱筋	220	160	18	5	30	29	78	155	200	120	11
Cz-2.5	25	0.8	0.45	50	雙側散熱筋	213	160	20	6	38	45	60	165	200	120	9
CZ-5	50	0.8	0.5	60	雙側散熱筋	220	165	22	6	35	30	78	155	200	120	11
CZ-5S	50	0.8	1.5	60	定子水冷	245	160	22	6	35	15	100	185	220	135	11
Cz-10B	100	1.3	1.8	130	雙側散熱筋	283	205	30	8	50	36	100	200	250	155	13
CZ-10	100	1.2	3	120	定子水冷雙側散熱筋	300	255	28	8	55	42	100	185	240	165	13
CZ-20	200	2.5	5	180	定子水冷雙側散熱筋	335	290	35	10	60	38	125	268	320	180	13
CZ-30	300	2.0	6	300	定子水冷	400	320	45	14	70	26	150	300	360	210	13
CZ-40	400	2.2	7	380	定子水冷	400	320	45	14	70	26	150	300	360	210	13
CZ-50	500	2.5	10	400	單雙水冷	440	410	60	18	100	50	130	340	400	240	17
CZ-63	630	2.5	12	500	單雙水冷	440	410	60	18	100	50	130	340	400	240	17
CZ-100	1000	2.5	18	1000	單雙水冷	520	490	60	18	100	49	220	430	500	280	17
CZ-200	2000	3	30	1800	單雙水冷	610	545	75	20	110	45	250	520	600	325	22
CZ-500	5000	3	45	4200	單雙水冷	818	665	90	25	140	50	320	600	700	430	22
CZ-1000	10000	4	60	6800	單雙水冷	1125	715	120	32	160	45	360	900	1050	600	26
CZ-2000	20000	4	80	8000	單雙水冷	1425	780	155	40	180	105	320	1300	1450	750	34

單出軸機座式磁粉制動器概述

單出軸機座式磁粉制動器（CZ1000(10000nm）磁粉制動器）是一種以磁粉為工作介質，以激磁電流為控制手段，達到控制制動或傳遞轉矩的目的。其輸出轉矩與激磁電流呈良好的線性關系而與轉速或滑差無關，并具有響應速度快結構簡單等特點。

按勵磁線圈的供電方式，磁粉制動器有兩大類產品：線圈旋轉式和線圈靜止式。線圈旋轉式旋轉線圈的供電是經過安裝在軸上的滑環進行的，由于接電方式的不可靠和線圈在高速旋轉過程中有可能發生的不平衡引起震動，這種類型的產品已經很少應用，目前市場上的絕大部分產品都采用線圈靜止型的。
