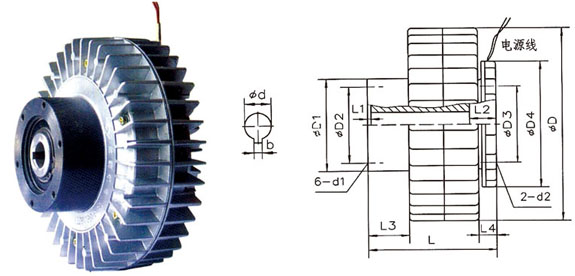

規格型號	額定轉矩Nm	滑差功率w	Zui大電流A	Zui高轉速rpm	外形尺寸		空心軸聯接尺寸				法蘭盤聯接尺寸				定子固定尺寸
					D	L	d(h7)	b	L1	L2	L3	d1*深度	D1(g7)	D2	D3	D4	L4	d2*深度
CJKX-2.5	25	220	1.1	1500	180	119	20	6	2	31	36	M6*12	90	80	80	114	17	M6*12
CJKX-5	50	330	1.4	1500	220	141	30	8	3	35	47	M8*15	110	95	95	140	20	M8*12
CJKX-10	100	480	2	1000	275	166	35	10	4	40	49	M10*20	125	110	110	176	17	M10*18

　　●磁粉離合器的選型一般以所需傳達Zui大轉矩為依據來選定，并同時注意保證實際滑差功率小于磁粉離合器的允許滑差功率。 　　計算公式如下： 實際滑差功率P=2×3.14×M×n/60=F·V(單位：W) 　　式中：M ----- 實際工作轉矩（N·m） F ----- 張力（N） 　　n ----- 滑差轉速（r/min） V ----- 線速度（m/s）
 　 ●在無變速機構的情況下，卷繞材料所需的Zui大張力與Zui大卷繞半徑的乘積應小于磁粉制動器的額定轉矩。此外，磁粉離合器的選擇還與其位置有關系：在滑差功率匹配的前提下，把磁粉離合器放在高速級，則可以選擇較小規格的離合器，其體積、成本也相應下降。當小規格磁粉離合器不能匹配，而需較大磁粉離合器時，應將其置于傳動機構的中部或后部，以增大工作轉矩降低滑差轉速。
　　●磁粉離合器在散熱條件一定時，其滑差功率是一定值，因此其實際工作轉矩與轉速可以相互補償，即滑差轉速提高時，則許用轉矩將相應下降，但轉速不得高于其許可轉速。
 　 例：MG-YSC-10磁粉離合器，其額定轉矩M=100N.m,滑差功率P=7KW 　　則額定轉速n=9550*P/M=9550*7/100=668.5r/min 　　若實際滑差轉速n=1500r/min(式中9550為常數系數) 　　則許用轉距應為M=9550*P/n=9550*7/1500=44.6N.m 　　（式中：9550為常數系數）

磁粉離合器的特點

1、磁粉離合器是一種性能優越的自動控制元件。
2、具有高線性，高精度轉矩控制。
3、采用耐高溫線圈超合金磁粉，使用壽命長，連接圓滑，無沖擊。
4、CNC精密制造，精確度高，加工精細，線性度好，性能優越 。
5、磁粉純度高，不加黑色碳粉，性能穩定，壽命長。
6、鋁合金構造，具有優良的散熱性能，良好的退磁性，響應速度快。
7、運行平穩、在啟動、運行、制動狀態下，無振動、無沖擊、無噪聲。
8、轉矩與激磁電流在規定的轉矩范圍內成正比，可以作為線性調節元件。


空心軸外殼旋轉磁粉離合器應用

印刷機械、紙工機械、制袋機械、造紙機械、電線電纜機械、卷線機械、線材機械、捆包包袋機械、紡織機械、織維機械、木工機械、試驗設備、模擬負荷用、各種機械的精密性張力控制用、一般工業用裝置、其他一般產業機械。

空心軸外殼旋轉磁粉離合器使用建議

1. 正式運轉前或裝置移動后，必須作均勻運轉才能正式操作。這樣才能產生平滑的轉矩，均勻運轉方式如下：
   在無激磁狀態下，驅動側盡可能高速（1800rpm以下）回轉約1分鐘后，設定激磁電流在額定的1/4-1/5，一方面回轉驅動側，一方面5秒間開，10秒間關，間竭激磁約20次。

2. 在選擇購買磁粉離合器/磁粉制動器時，選擇質量有保證的產品。

如何更換磁粉

1. 將磁粉離合器放在事先準備好的架子上（倒放），輸入軸朝下，輸出軸朝上，注意要操持磁粉平穩放置；
2. 用扳手將螺栓輸出軸端的鋁蓋固定螺栓擰松并取出；
3. 取下鋁蓋后，將定子的螺栓擰松并取出定子；
4. 取出定子后，將內部遺留的磁粉清理干凈，并用干凈抹布清潔內壁；
5. 清理干凈之后，請將準備好的磁粉，按照規格目數封入（單位為g)；
6. 加入磁粉后，請將定子、定子螺栓、鋁蓋、鋁蓋螺栓等按原來位置固定，這一步很重要，如果大意會導致泄漏磁粉；
7. 封入磁粉、緊固好之后，請將磁粉離合器試運行，無異常后方可投入使用；
