傳動機械測量系統

傳動機械測量系統概述

傳動機械測量系統采用磁粉制動器對減速機（擺線針輪減速機、蝸輪減速機、行星齒輪減速機等）加載，采用相位差式轉矩轉速傳感器對變速箱（減速機）進行扭矩測量、轉速測量、功率測量、機械效率測量、速比計算；采用數字溫度傳感器進行溫度測量。根據用戶要求設計減速機測試軟件，輸出減速機測試報表。該系統可以進行空載試驗、滿載試驗、效率試驗、溫升試驗。

傳動機械測量系統流程

 一、測試數據

    1. 輸入轉矩、輸出轉矩
    2. 輸入轉速、輸出轉速
    3. 輸入功率、輸出功率
    4. 效率
    5. 溫升
    6. 速比

二、系統示意圖

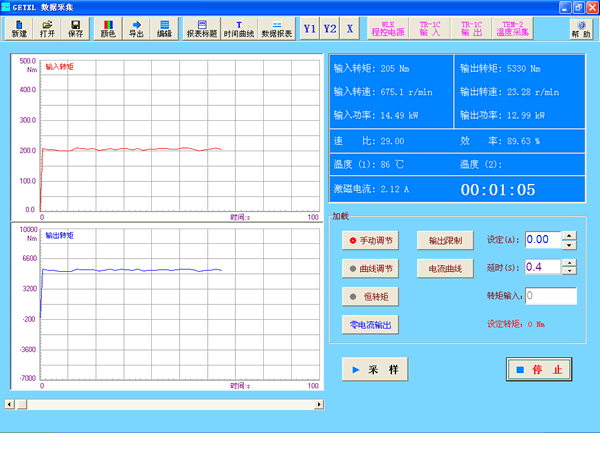

三、減速機測試軟件界面

四、加載

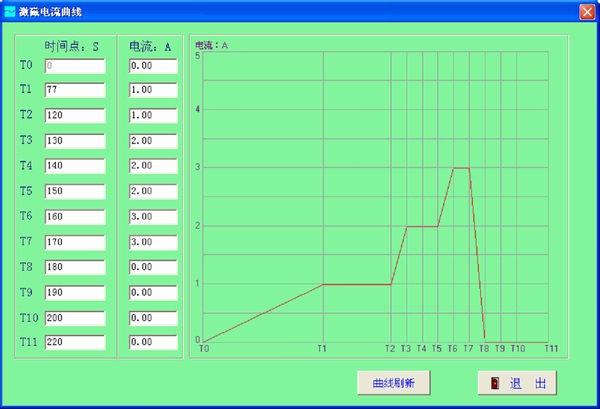

  可按照設定的激磁電流變化曲線加載。

五、測功機試驗臺

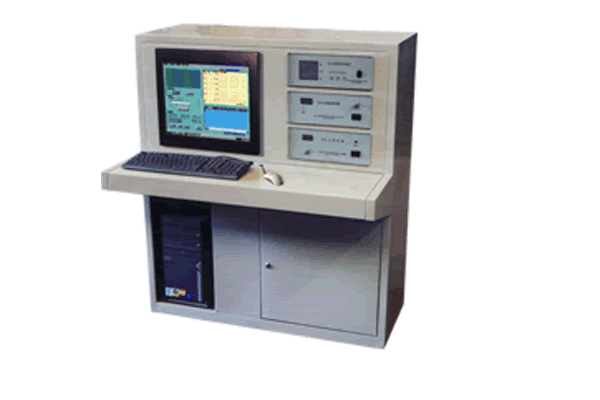

      測功機試驗臺可按照客戶要求定制。

傳動機械測量系統說明

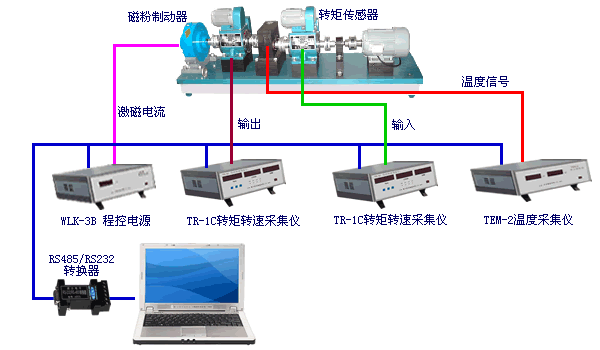

1. 傳動機械測量系統通過2臺相位差式轉矩轉速傳感器及2臺TR-1C轉矩轉速采集儀采集變速箱的輸入（輸出）轉矩和轉速；用1臺TEM-2溫度采集儀采集溫升；用WLK-3B程控電源控制磁粉制動器對變速箱進行加載。
2. 所有儀器通過RS485總線與電腦連接，實現對變速箱的自動加載以及對數據的集中采集。實時顯示各參數與時間之間的關系曲線，以記錄整過測試過程。
3. 以曲線的形式輸出報表。
4. 傳動機械測量系統的測試數據可導出生成Microsoft Excel文件（*.xls），用于對采集數據的再處理。
